聯(lián)系我們
煙臺兄弟鋼格板有限公司
手機：13805350023
座機：0535-6387825
郵箱：office@brosg.com
地址：煙臺經(jīng)濟技術(shù)開發(fā)區(qū)長江路67號
熱浸鋅鋼格柵板的處理是怎么回事
作者：admin發(fā)布時間：2019-10-27

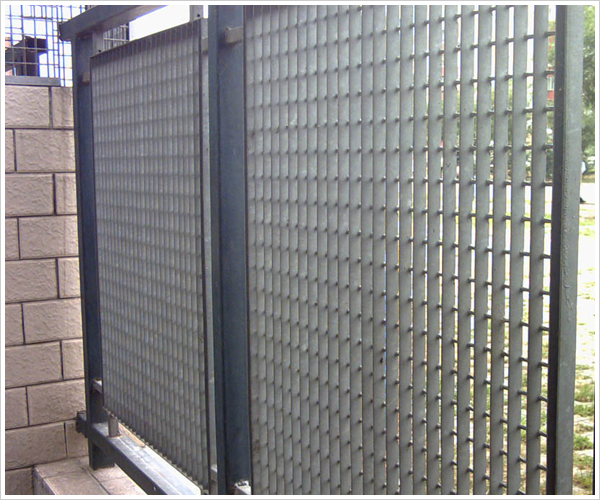

熱浸鋅鋼格柵板要求：
a）碳素結(jié)構(gòu)鋼材質(zhì)鋼格柵板表面應進行熱浸鋅處理。
b）鋼格柵板熱浸鋅前應進行構(gòu)件表面處理，保證金屬表面干凈，可采用酸洗進行表面清洗，但應避免過度酸洗，對不能酸洗掉的表面污物，如：碳膜，油污，油漆，焊渣等應在酸洗前去除。
c）鋼格柵板熱浸鋅錢應保證構(gòu)件表面干燥，不得殘留水溶液或其他水分。
d）用于熱浸鋅的鋅浴主要應由熔融鋅液構(gòu)成，熔融鋅液中的雜質(zhì)總含量（鐵、錫除外）不應超過總質(zhì)量的1.5％。
e）鋼格柵板熱浸鋅厚表面應平滑，無滴瘤、粗糙和鋅刺，無起皮，無殘留的溶劑渣。
f）當負載扁鋼厚度不小于5mm時，鍍鋅后平均鋅層重量應不小于610g/㎡，平均厚度不小于85μm。當負載扁鋼厚度小于5mm時，浸鋅后平均鋅層重量不小于460g/㎡，平均厚度不小于65μm。對于采用離心處理的鋅層重量應不小于395g/㎡，平均厚度不小于55μm。鍍鋅后質(zhì)量及要求應符合GB/T13912-2002的規(guī)定。
g）鋼格柵板熱浸鋅后，在表面還處于熱和濕的狀態(tài)時，不應堆集在一起，鋼格柵板從熱浸鋅的鋅浴中取出后應立即離心甩掉或爆除多余的鋅。
h）熱浸鋅后，每塊鋼格柵板漏鍍面的總面積不應超過總表面積的0.5％，且每個漏鍍面的面積不應超過10cm2.若存在漏鍍面，應采用熱噴涂鋅、涂敷富鋅涂料或融敷鋅合金等方法對漏鍍面進行修復。具體方法參見GB/T13912-2002的規(guī)定，修復層應能在鋼格柵板的使用過程中給予鋼材以犧牲陽極保護，修復前應去除漏鍍區(qū)域內(nèi)的氧化皮和其他污物。
a）碳素結(jié)構(gòu)鋼材質(zhì)鋼格柵板表面應進行熱浸鋅處理。
b）鋼格柵板熱浸鋅前應進行構(gòu)件表面處理，保證金屬表面干凈，可采用酸洗進行表面清洗，但應避免過度酸洗，對不能酸洗掉的表面污物，如：碳膜，油污，油漆，焊渣等應在酸洗前去除。
c）鋼格柵板熱浸鋅錢應保證構(gòu)件表面干燥，不得殘留水溶液或其他水分。
d）用于熱浸鋅的鋅浴主要應由熔融鋅液構(gòu)成，熔融鋅液中的雜質(zhì)總含量（鐵、錫除外）不應超過總質(zhì)量的1.5％。
e）鋼格柵板熱浸鋅厚表面應平滑，無滴瘤、粗糙和鋅刺，無起皮，無殘留的溶劑渣。
g）鋼格柵板熱浸鋅后，在表面還處于熱和濕的狀態(tài)時，不應堆集在一起，鋼格柵板從熱浸鋅的鋅浴中取出后應立即離心甩掉或爆除多余的鋅。
h）熱浸鋅后，每塊鋼格柵板漏鍍面的總面積不應超過總表面積的0.5％，且每個漏鍍面的面積不應超過10cm2.若存在漏鍍面，應采用熱噴涂鋅、涂敷富鋅涂料或融敷鋅合金等方法對漏鍍面進行修復。具體方法參見GB/T13912-2002的規(guī)定，修復層應能在鋼格柵板的使用過程中給予鋼材以犧牲陽極保護，修復前應去除漏鍍區(qū)域內(nèi)的氧化皮和其他污物。
